玻璃窯用錫槽大磚的工廠試制，振動成型、超低水泥固化所制錫槽大磚A1的各項性能均達到或超過了其他工藝所制產(chǎn)品的指標，特別是體積密度、顯氣孔率和常溫耐壓均明顯優(yōu)于其他產(chǎn)品，且材料具有較高的荷重軟化溫度。與低水泥固化相比，振動成型、超低水泥固化工藝明顯提高了產(chǎn)品的耐高溫性能。

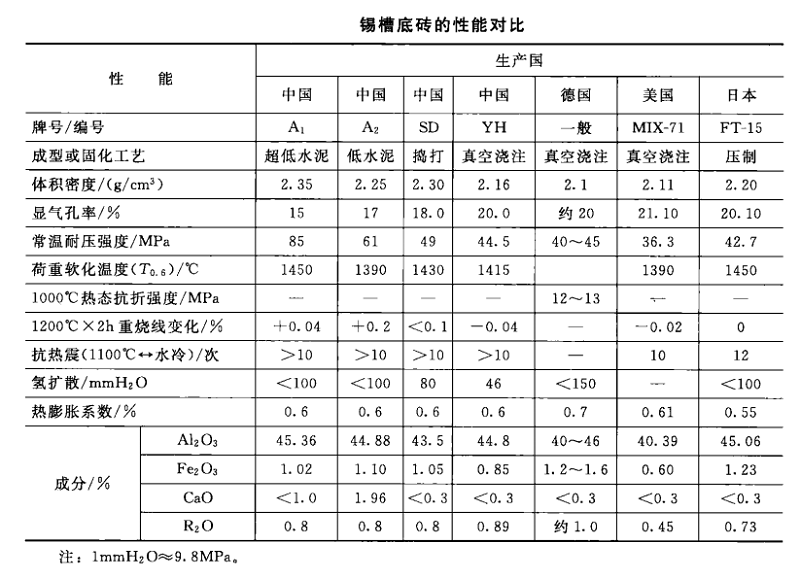

在實驗室工作的基礎(chǔ)上，進行了制作300mm×600mm×900mm大磚的工業(yè)試驗。通過摸索，解決了生產(chǎn)所遇的成型、養(yǎng)護、干燥、裝窯、燒成和大磚機械加工等技術(shù)問題，生產(chǎn)出了合格的產(chǎn)品，其性能請見表。

從表可知：振動成型、超低水泥固化所制錫槽大磚A1的各項性能均達到或超過了其他工藝所制產(chǎn)品的指標，特別是體積密度、顯氣孔率和常溫耐壓均明顯優(yōu)于其他產(chǎn)品，且材料具有較高的荷重軟化溫度。與低水泥固化相比，振動成型、超低水泥固化工藝明顯提高了產(chǎn)品的耐高溫性能；與搗打相比，明顯改善了磚內(nèi)組織結(jié)構(gòu)的均勻性，有利于避免分層現(xiàn)象；與真空澆注相比則顯著縮短了生產(chǎn)周期、提高了產(chǎn)品的合格率，有利于保證按期交貨和降低產(chǎn)品的售價；與進口材料相比，不僅品質(zhì)優(yōu)良，而且售價低廉。綜上所述，采用計算機輔助工藝優(yōu)化突破了長期未解的難點，研究獲得了預(yù)想不到的成功。
綜上所述便是鄭州超裕耐火材料廠家，為大家敘述的有關(guān)于玻璃窯用錫槽大磚的工廠試制。
